관리도의 관리 한계선은 공정 변동이 관리 이탈 상태일 때를 나타내는 데 도움이 된다.
관리 한계선은 공정이 관리 이탈 상태에 있는지 여부를 판단하는데 사용하는 중심선 위아래의
수평선으로 관리 상한선과 관리 하한선으로 이루어져 있으며 기본적으로 중심선에서
±3σ관리 한계선을 사용한다.

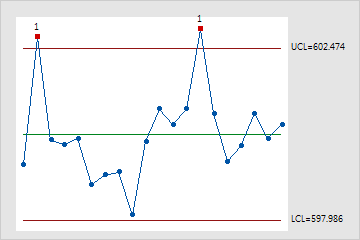

예를 들어 이 Xbar 관리도는 일정 기간 동안 제조된 캠축의 길이를 표시하고 있는데,
점 2개가 관리 상한 위에 있다.
이처럼 관리 이탈 상태에 있는 점은 해당 부분군의 캠축이 기대값보다 길다는 것을 나타낸다.

관리 한계를 규격 한계와 혼동하면 안된다. 관리 한계는 공정 변동을 기준으로 하며
규격 한계는 고객의 요구 사항을 기준으로 한다.
공정이 관리 상태에 있어도 규격을 충족하지 못할 수 있다.
